一、辅材的核算

1、核算信息点数，包含各房间和机房，填入点位散布表中；

2、确认是否超长？如超长，应在何处设置子配线间，几个？如有子配线间，那么交换机的数量也相应有改变。

3、确认理由的走向；

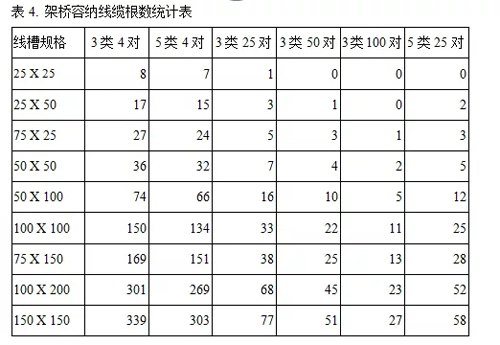

4、确认遍地桥架的类型和长度。核算办法：(长×宽)×0.4/28，成果为信息点数，常用规范桥架有：300×100，200×100，100×100，100×50，50×50，其它桥架都需求定做。



注：假如分支理由有相同的桥架类型，则别离核算其长度，最终才核算该桥架类型的总长度。

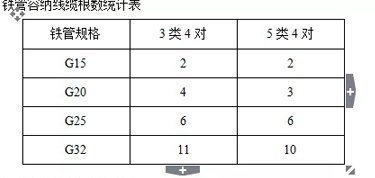

5、ø25和ø20管的核算(一般ø25能够布6根线，ø20能够布4根线)。核算时，以ø20为准，均匀某一信息点从桥架到终端需求ø20的长度，如为A，那么就能够核算出一切信息点需求ø20的长度了，即B=A×(总点数/4)，而实践在工程中，ø20=2/3×B，ø25=1/3×B。

6、角钢(30×30)的核算。角钢的长度=30cm×(桥架的总长m/1.5m)，即每根角钢的均匀长度为30cm，每隔1.5m的间隔就需求一根角钢。

7、龙骨(75×45)的核算。龙骨的长度=70cm×(总点数/2)，即每根龙骨的长度为70cm，一般安置为双口面板。

8、龙骨卡子、管接、盒接、铆钉、钢锯条等辅料的核算。=总辅料价格×10%

9、底盒(86×86)的核算。底盒的数量=总点数/2

二、设备资料的核算

1、线缆的核算：

(最远+最近)/2×点数×1.1/305

阐明：

最远为从机房到信息点的最远点；

最近为机房内的信息点，一般为20米；

点数为从机房开端所掩盖的信息点，假如有子配线间，那么该点数就为从子配线间开端理由所掩盖的信息点数，1.1中的0.1为殷实量，即10%。305为每箱线的长度为305米。

假如有子配线间，则应该别离核算，公式是共同的。即：中心机房掩盖信息点所需的线缆数量+子配线间掩盖信息点所需的线缆数量+子配线间到中心机房级联线所需的线缆数量。

还有一点请注意网线的数量一般为300米左右，不到305米，假如这个工程线缆数量比较大的时分，这个也有考虑。比方穿线设备端预留的线缆长度，也要归纳考虑，这个也会依据您的施工部队的全体施工工艺来判别。

2、模块的核算。为信息点的数量；

3、双口面板的数量：总点数/2；

4、48口配线架的核算。总点数/48，假如有子配线间应别离核算，即各自掩盖的信息点数/48，然后相加，4U；

5、线管理器的核算。48口配线架不需求线管理器(自带)，主要是给交换机，如有子配线间应别离核算。1U；

6、机柜跳线(2m)。从配线架跳接到交换机的跳线+交换机之间的级联线。

7、工作站的跳线。总点数的数量；

8、RJ45头。(机柜跳线+工作站跳线)×2×1.1；

9、RJ45头护套。为RJ45头的数量；

10、三类大对数的数量。从弱电井通过桥架到机房的间隔+殷实量(大一些，由于大对数不能衔接的)；

11、110DW2-100FT配线架(2U)。一个为100对；

12、110过线槽。与110配线架的数量共同；

13、110背板(4U)。为：110DW2-100FT配线架数量/2；

14、110C4衔接块(每包10个)。

110DW2-100FT配线架为100对，即100部电话，它由四部分组成，每一部分为25对，即由5个C4衔接块和1个C5衔接块组成(5×4+1×5=25)，也便是说，100对大对数需求20个C4衔接块和4个C5衔接块。

15、110C5衔接块(每包10个)。同前；

16、电话跳线(盘/100米)。每根电话跳线需求1.5米。

17、RJ11头。有电话的数量决议，如200部电话(200对大对数)需求200个RJ11头(另一端直接打在RJ11配线架上)；

18、电话柜(200回)。依据电话点数决议；

19、机柜(42U，24U)。核算48口配线架、线管理器，RJ11配线架、交换机、服务器等的高度(U)；

三、光纤的装备

阐明：二层有一中心机房，别的有一子配线间，是4和7层还各有一个子配线间，3个子配线间各放置6芯室内多模光纤。

模接方法：需求光纤耗材和ST多模光纤衔接器；

熔接方法：需求单芯片多模ST尾纤，不需求光纤耗材和ST多模光纤衔接器。

四、怎么更精准的核算线缆的数量

首要核算线缆的数量应该依据施工图来核算，咱们干工程按图施工，图纸核算才是整个工程预算的根本。拿到施工图纸了，一般要依照图纸对照现场的桥架走向，是不是契合图纸的规划，确认了桥架的走向，主线路根本确认。

再者便是核算从桥架引出的线缆，桥架引出的线缆一般都会做管，做管一般有两种方法：一种线管吊装，一种沿顶板装置。吊装施工线缆和管材的核算比较简单，便是依照图纸核算，在最终的设备端预留30cm-100cm不等，看你最终的装置设备及设备方位。沿顶板装置线缆和管材必定要看一下，是不是要过梁，这个就不能依照图纸核算了，要归纳考虑现场施工的条件，核算线缆和管材的数量。

还有便是关于笔直部分和水平部分的核算，尤其在是在弱电井内的线缆核算，首要要看楼层高度，再者便是弱电井设备装置方位间隔桥架的间隔，归纳考虑，归纳核算。
