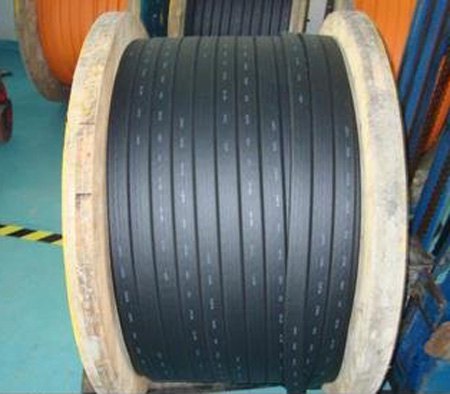

扁电缆运用于作业电压450/750V级以下,环境温度-40~70℃的起重、运送、机械、电气、矿山、等职业各种移动动力装置的电源衔接及操控信号照明等。具有以下特色:绝缘和护套等用ding腈复合物。进步电缆柔软特性及防腐耐寒等功能。可按顾客需求,在线芯两边添加钢丝绳或其他承力元件。
扁电缆是特种电缆中的一个扁型电缆分类,由于结构的功能的特别,被广泛应用在一般电缆无法运用的范畴。名耐扁电缆可应用于起重机、行车、大型港口设备的拖令体系。扁电缆具有抗气候变化的特性,扁电缆可在特别环境条件下保证设备的正常运转。
一:扁电缆特色及用处:
扁电缆适用于jiao流额外电压0.6/1KV及以下固定敷设用动力传输线或移动电器用衔接电缆,产品具有耐热辐射、耐寒、耐酸碱及腐蚀性气体、防水等特性,电缆结构柔软,辐射便利,高温(高寒)环境下电气功能安稳,抗老化功能杰出,运用寿命长,广泛用于冶金、电力、石化、电子、轿车制作等职业。
二:扁电缆履行规范:
阻燃耐火特性实验履行GB12666-90要求
三:运用特性:
1. jiao流额外电压:U0/U 0.6/1KV zui高作业温度: 180℃ zui低环境温度:固定敷设-60℃
2. 扁电缆装置敷设温度应不低于-25℃。
3. 电缆答应曲折半径:电缆zui小为电缆外径的15倍

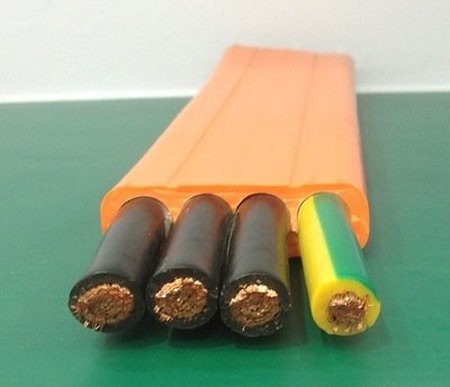

电缆结构:
导体:多股精绞无氧铜丝,契合VDE0295CLASS5规范;
绝缘:特别耐油、阻燃、复合绝缘料;
色彩:契合227IEC规范,多芯时为白色数字编码;
护套:特别耐油、阻燃、复合绝缘料,在室外运用时有必要事前阐明。
电缆特性:
电缆的长时间作业温度应不超越70℃
柔软、耐寒、耐腐蚀xing能**
一字摆放:自在运用长度不大于35米,移动速度不大于1.6米/秒
梅花摆放:自在运用长度不大于80米,移动速度不大于4米/秒
(超越上述运用长度和移动速度时,主张添加加强件)
阻燃性:阻燃自熄契合IEC 60332-1
结构特色;
1、导电线芯选用软结构,保证电缆柔软功能好。
2、绝缘和保护层资料选用丁聚物,进步电缆柔软特性和防腐、耐寒特性。
3、绝缘线芯分色,为敷设装置提供便利。
